Passivt brandskydd för byggnader, konstruktioner och industrianläggningar

Passivt brandskydd är utformat för att begränsa konsekvenserna av en brand genom material och byggsystem som är integrerade i konstruktionen. Till skillnad från aktiva system som larm, sprinkler eller släckutrustning behöver passivt brandskydd inte aktiveras för att fylla sin avsedda funktion.

Beroende på det specificerade systemet kan passivt brandskydd bidra till att fördröja brandspridning, skydda bärande konstruktioner, upprätthålla brandcellsindelning och minska kritisk utrustnings eller installationers exponering för brand och höga temperaturer.

Vitcas sortiment omfattar produkter för olika brand- och värmeskyddsfunktioner. Cementbaserade beläggningar, svällande fogmassor, brandklassad silikon, obrännbara skivor, isoleringsfiltar och skyddande tekniska textilier ska inte betraktas som utbytbara. Varje produkt ska väljas utifrån dess provade eller angivna prestanda och den byggnadsdel eller utrustning som ska skyddas.

Cementbaserat brandskydd för stål och betong

Cementbaserade brandskyddsbeläggningar används för att skydda bärande konstruktioner genom att ett skyddande skikt appliceras på lämpliga underlag, exempelvis stål och betong.

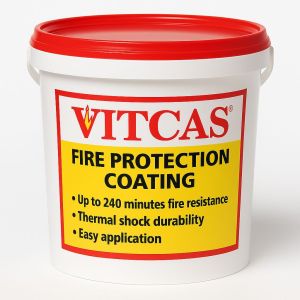

Vitcas FPC är en beläggning för applicering med murslev, baserad på obrännbart vermikulit och cement. Den är avsedd för passivt brandskydd av stål och betong och ger upp till 240 minuters brandmotstånd vid specificerad exponering för kolvätebrand och cellulosabrand.

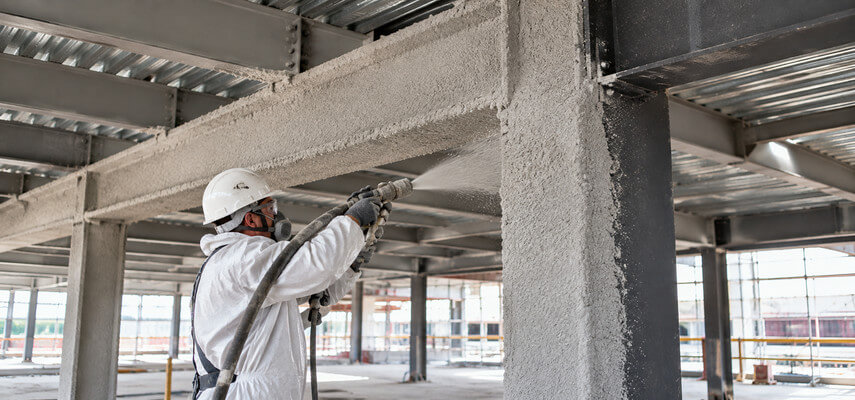

För tillämpningar där sprutapplicering föredras är FPC-S sprutapplicerad cementbaserad brandskyddsbeläggning avsedd för passivt brandskydd av stål- och betongkonstruktioner. Den lämpar sig för krävande tillämpningar, bland annat petrokemiska anläggningar, olje- och gasanläggningar, lagringstankar, tryckkärl och bärande betongkonstruktioner.

Vilket beläggningssystem, vilken skikttjocklek och vilken brandmotståndstid som krävs ska alltid fastställas utifrån relevant produktspecifikation och projektets krav. Det ska inte förutsättas att samma brandmotståndstid gäller för alla installationer.

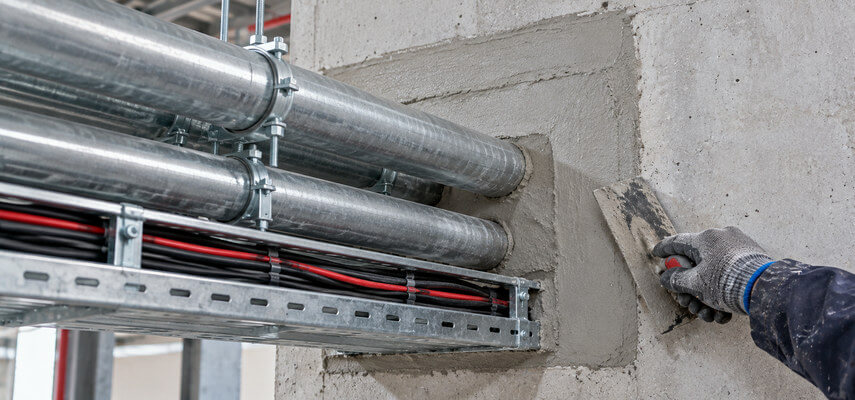

Svällande fogmassor för brandtätning av fogar och öppningar

Svällande fogmassor är utformade för att reagera vid exponering för brand. När materialet expanderar bidrar det till att upprätthålla en brandbeständig barriär i lämpliga fogar och öppningar.

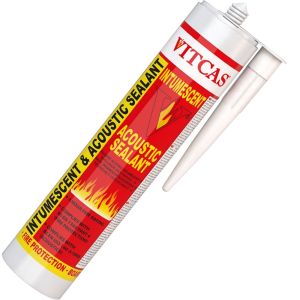

Vitcas svällande akustikfogmassa är avsedd för brandtätning och ger även akustisk tätning. Produkten anges ge en brandbarriär i upp till fyra timmar vid lämpliga tillämpningar, bland annat i avsedda öppningar runt dörrkarmar, fönsterbänkar och andra byggfogar.

Svällande produkter ska endast användas i tillämpningar som överensstämmer med deras provade eller specificerade prestanda. Fogdimensioner, underlag och systemutformning kan alla påverka brandtätningsförmågan.

Brandklassad silikon för byggfogar

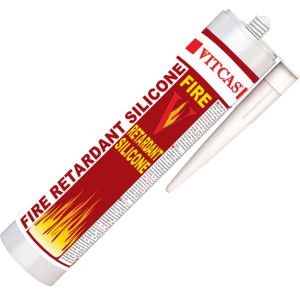

Brandklassad silikon ger en flexibel tätningslösning för lämpliga brandskyddsfogar i byggnader. Vitcas brandklassade silikon är utformad för att bibehålla integritet och isoleringsförmåga i upp till fyra timmar under de förhållanden som anges för produkten.

Dess funktion skiljer sig från både en svällande fogmassa och en vanlig högtemperatursilikon. En brandklassad fogmassa väljs utifrån sin prestanda i en brandavskiljande konstruktion, medan en värmebeständig fogmassa främst kan väljas utifrån drifttemperaturen.

Förutsätt inte att en högtemperatursilikon automatiskt är brandklassad eller att en brandklassad silikon är avsedd för kontinuerlig exponering för temperaturer i industriugnar.

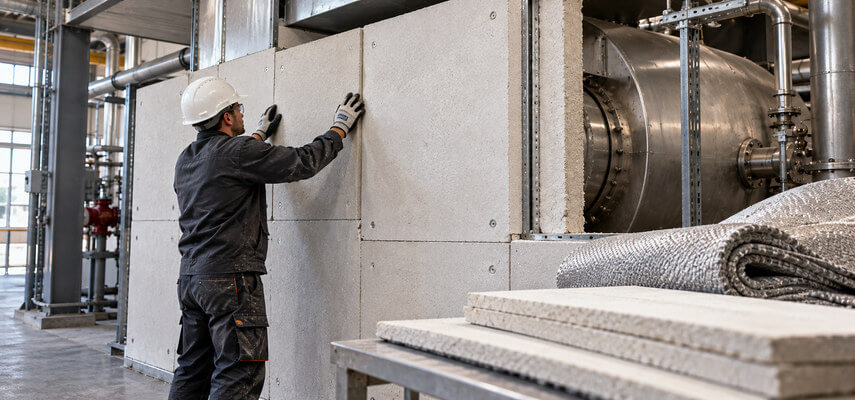

Obrännbara brandskydds- och konstruktionsskivor

Brandbeständiga och obrännbara skivor kan ingå i skyddande byggsystem, inklädnader och konstruktioner som utsätts för värme.

Vitcas högtemperaturbeständiga brandskyddsskiva är en obrännnbar, gipsfri skiva klassificerad som A1 enligt EN 13501-1:2019. Den är även värme- och vattenbeständig och kan användas tillsammans med kompatibla ytbehandlingsprodukter från Vitcas i lämpliga högtemperaturkonstruktioner.

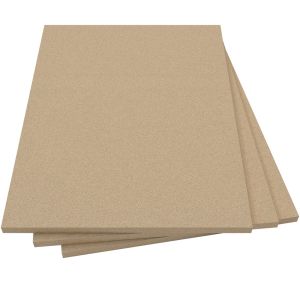

Andra skivor i sortimentet, däribland konstruktionsskivor för eldstäder och vermikulitskivor, ger värmeisolering och högtemperaturbeständighet för specificerade tillämpningar. Deras individuella funktion och klassificering ska kontrolleras innan de betraktas som en del av ett system med föreskrivet brandmotstånd.

Högtemperaturbeständiga isoleringsfiltar

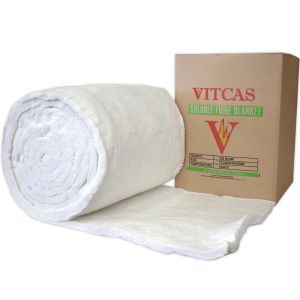

Högtemperaturbeständiga isoleringsfiltar används där värmeisolering och skydd mot förhöjda temperaturer krävs. Vitcas bioslösliga fiberfiltar finns för tillämpningar upp till 1200 °C, inklusive utföranden med aluminiumfolie för extra reflektion av strålningsvärme.

Produkterna kan bidra till värmeskydd runt utrustning och högtemperaturprocesser, men en hög angiven användningstemperatur ska inte automatiskt tolkas som en provad brandmotståndsklass. När ett projekt kräver en specificerad skyddstid för passivt brandskydd ska material och system användas vars relevanta brandegenskaper är dokumenterade för den aktuella tillämpningen.

Brand- och värmebeständiga vävar

Sortimentet omfattar även glasfiber-, kiseldioxidfiber- och belagda högtemperaturvävar för värmeskydd, draperier, isoleringsmantlar, flexibla fogar och specialiserade industriella tillämpningar.

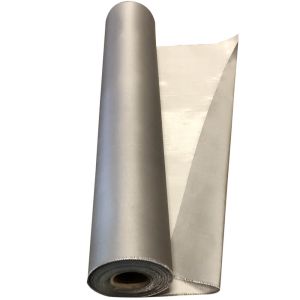

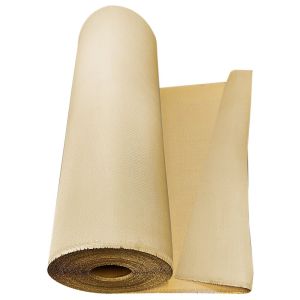

Tillgängliga material omfattar polyuretanbelagd glasfiberväv, silikonbelagd glasfiberväv, vermikulitbelagd glasfiberväv och kiseldioxidfiberväv. Beroende på produkt ger materialen olika kombinationer av värmebeständighet, flambeständighet, nötningsbeständighet, kemikaliebeständighet och väderskydd.

Vermikulitbelagd glasfiberväv lämpar sig exempelvis för krävande tillämpningar som draperier framför industriugnsdörrar där skydd mot direkt flamma krävs. Andra belagda vävar används till flexibla expansionsfogar, isoleringsmantlar eller industriella värmebarriärer.

Skyddshylsor för kablar, slangar och installationer

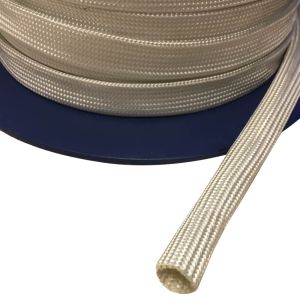

Skyddshylsor av glasfiber ger termiskt och mekaniskt skydd för kablar, slangar, rör och liknande installationer i krävande miljöer.

Beroende på produkt kan skyddshylsorna bidra till att skydda installationer mot förhöjda temperaturer, nötning, aggressiva vätskor och andra driftförhållanden. Detta kan vara särskilt relevant i industrianläggningar och utrustning där elektriska, mekaniska och processrelaterade installationer passerar genom värmeutsatta områden.

Skyddshylsor ska inte automatiskt beskrivas som brandtätning eller som ett brandklassat genomföringssystem om sådan prestanda inte uttryckligen styrks av produktinformationen.

Högtemperaturfogmassor inom passivt brandskydd

Vissa tätningsmassor för höga temperaturer kan användas i brand- och värmeskyddstillämpningar när deras specificerade egenskaper och de aktuella underlagen är lämpliga.

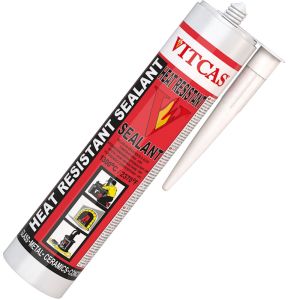

Vitcas HRS värmebeständig fogmassa är klassad för kontinuerlig exponering upp till 1300 °C och avsedd för fixering, sammanfogning och brandtätning av kompatibla material som keramik, metaller, kiseldioxidbaserade material och glas.

Högtemperaturbeständighet och en provad brandmotståndsklass är dock inte samma egenskap. När en byggfog, genomföring eller brandcellsgräns kräver en definierad brandmotståndstid ska en produkt och ett system som uttryckligen specificerats för det aktuella brandskyddskravet användas.

Passivt brandskydd i industriella och kommersiella tillämpningar

Beroende på vald produkt och brandskyddets utformning kan material från Vitcas användas för bland annat:

• brandskydd av bärande stålkonstruktioner;
• brandskydd av betong;
• petrokemiska anläggningar samt olje- och gasanläggningar;
• lagringstankar och tryckkärl;
• brandbeständiga fogar och öppningar;
• brandbarriärer och brandavskiljande väggar;
• inklädnad av utrustning och rör;
• ventilationskanaler och tillhörande installationer;
• områden med elektriska och mekaniska installationer;
• högtemperaturbeständiga isoleringssystem;
• draperier för industriugnar och utrustning;
• värmeskydd av kablar, slangar och rörledningar.

Vilken produkt som krävs beror på vad som ska skyddas och vilket mål som gäller för brandegenskaperna. Brandskydd av bärande stål, en flexibel brandklassad fog, ett värmeisolerande skikt och ett industriugnsdraperi är mycket olika tillämpningar, även om samtliga innebär skydd mot brand eller höga temperaturer.

Att välja material för passivt brandskydd

Produkter för passivt brandskydd ska väljas utifrån systemets erforderliga prestanda och inte enbart efter temperaturklassning.

• Brandskyddets syfte – fastställ om kravet gäller konstruktionsskydd, brandtätning, brandcellsindelning, värmeisolering, ytskydd eller skydd av utrustning och installationer.
• Erforderligt brandmotstånd – om en bestämd brandmotståndstid krävs ska dokumenterad prestanda för den enskilda produkten eller det kompletta systemet verifieras.
• Brandexponering – skilj mellan relevanta brandförlopp, inklusive exponering för cellulosabrand och kolvätebrand där detta är tillämpligt.
• Underlag – kontrollera kompatibiliteten med stål, betong, murverk, skivmaterial, metall, glas, isolering och andra berörda material.
• Appliceringsmetod – fastställ om systemet kräver applicering med murslev, sprutapplicering, tätning, skivmontage, inlindning eller någon annan metod.
• Fogrörelser – avgör om en brandskyddsfog måste vara flexibel eller om ett styvt material är lämpligt.
• Miljöexponering – beakta fukt, väderpåverkan, kemikalier, nötning, slag och andra driftförhållanden som omfattas av produktspecifikationen.
• Installationskrav – följ angivna krav på förberedelse, skikttjocklek, härdning och ytbehandling för det valda materialet.

En produkt som klarar en mycket hög drifttemperatur är inte automatiskt lämplig för ett brandklassat byggsystem. På samma sätt ger ett material som klassificerats som obrännbart inte automatiskt en viss brandmotståndstid. Använd dokumentationen för den enskilda produkten för att matcha den brandskyddsfunktion som krävs.

Passivt jämfört med aktivt brandskydd

Passivt brandskydd är inbyggt i konstruktionen eller installationen och behöver inte aktiveras för att fylla sin skyddande funktion. Exempel är brandskyddsbeläggningar för bärande konstruktioner, brandbeständiga byggsystem och brandtätningsmaterial.

Aktivt brandskydd använder system som detekterar, varnar, kontrollerar eller släcker en brand, exempelvis brandlarm, sprinklersystem och släckutrustning.

Dessa metoder fyller kompletterande funktioner i en övergripande brandskyddsstrategi. Passiva system bidrar till att begränsa branden och skydda konstruktioner, medan aktiva system svarar för detektering och släckning. Utformning och specificering av båda systemtyperna ska följa de krav som gäller för byggnaden, anläggningen eller installationen.

Vanliga frågor

Vad är passivt brandskydd?

Passivt brandskydd består av material och byggsystem som byggs in i en konstruktion för att motstå, begränsa eller minska konsekvenserna av en brand utan att mekanisk eller manuell aktivering krävs. Exempel är brandskyddsbeläggningar för bärande konstruktioner, brandbeständiga barriärer, fogmassor för brandtätning och andra specificerade skyddssystem.

Vad är skillnaden mellan passivt och aktivt brandskydd?

Passivt brandskydd fungerar genom byggnadens eller installationens material och konstruktion och behöver inte aktiveras. Aktivt brandskydd omfattar utrustning som larm, sprinkler och släcksystem som upptäcker, varnar för eller släcker en brand. En effektiv brandskyddsstrategi kan omfatta både passiva och aktiva åtgärder.

Vilka material används för passivt brandskydd?

Passivt brandskydd kan omfatta cementbaserade brandskyddsbeläggningar, svällande fogmassor, brandklassade fogmassor, obrännbara skivor och andra material som ingår i specificerade brandbeständiga konstruktioner. Rätt material beror på om kravet gäller konstruktionsskydd, brandcellsindelning, brandtätning, isolering eller någon annan brandskyddsfunktion.

Hur skyddas bärande stål mot brand?

Bärande stål kan skyddas med ett specificerat brandskyddssystem som minskar den hastighet med vilken stålet värms upp under en brand. Vitcas FPC och FPC-S är cementbaserade beläggningar avsedda för passivt brandskydd av stål och betong, med specificerad prestanda på upp till 240 minuter vid relevant exponering för kolvätebrand och cellulosabrand.

Vad är skillnaden mellan FPC och FPC-S?

Båda produkterna är cementbaserade beläggningar för passivt brandskydd av stål och betong, men appliceringsmetoderna skiljer sig åt. FPC är avsedd för applicering med murslev, medan FPC-S är utformad för sprutapplicering. FPC-S är särskilt relevant för större industrianläggningar, bland annat petrokemiska anläggningar, olje- och gasanläggningar, lagringstankar och tryckkärl.

Vad är en svällande brandfogmassa?

En svällande fogmassa expanderar när den utsätts för brand och bidrar därmed till att upprätthålla en skyddande barriär i en lämplig fog eller öppning. Vitcas svällande akustikfogmassa kombinerar denna brandskyddsfunktion med akustisk tätning. Dess lämplighet beror på fogen, underlagen och installationens specificerade krav på brandmotstånd.

Vad är skillnaden mellan en brandklassad fogmassa och en högtemperaturfogmassa?

En brandklassad fogmassa specificeras utifrån sin prestanda som en del av en brandbeständig fog eller konstruktion. En högtemperaturfogmassa är främst utformad för att tåla förhöjda drifttemperaturer. Vissa produkter kan ha egenskaper som är relevanta för båda tillämpningarna, men högtemperaturbeständighet ska inte betraktas som bevis på en viss brandklassning.

Innebär obrännbart att materialet är brandbeständigt?

Inte nödvändigtvis. Obrännbarhet beskriver hur ett material reagerar vid brand, medan brandmotstånd avser en byggnadsdels eller ett systems förmåga att upprätthålla specificerad prestanda under en viss tid vid brandexponering. En obrännbbar skiva ska därför inte automatiskt anses ge ett visst antal minuters brandmotstånd om denna prestanda inte styrks av relevant dokumentation.

Är A1 samma sak som en brandmotståndsklass?

Nej. Klass A1 enligt EN 13501-1 avser reaktion vid brand och anger obrännbarhet enligt det klassificeringssystemet. Klassningen anger inte i sig en brandmotståndstid på exempelvis 60, 120 eller 240 minuter. Vitcas högtemperaturbeständiga brandskyddsskiva är klassificerad som A1, men eventuellt erforderligt brandmotstånd för systemet måste verifieras separat.

Kan högtemperaturbeständiga isoleringsfiltar användas för passivt brandskydd?

Högtemperaturbeständiga isoleringsfiltar kan ge värdefullt värmeskydd i industriella installationer och miljöer med hög värmebelastning, men deras temperaturbeständighet ska inte automatiskt tolkas som en provad brandmotståndstid för passivt brandskydd. Om ett projekt kräver en specificerad brandbarriär eller brandmotståndsklass ska det kontrolleras att det kompletta systemet har nödvändig dokumenterad prestanda.

Kan passivt brandskydd användas i petrokemiska anläggningar samt olje- och gasanläggningar?

Ja. Passivt brandskydd är särskilt viktigt i industrimiljöer där bärande konstruktioner och kritisk utrustning kan utsättas för svåra brandförhållanden. Vitcas FPC-S är avsedd för tillämpningar som petrokemiska anläggningar, olje- och gasanläggningar, lagringstankar och tryckkärl och är specificerad för exponering för både kolvätebrand och cellulosabrand.

Vad bör jag kontrollera innan jag väljer en produkt för passivt brandskydd?

Utgå från den brandskyddsfunktion och dokumenterade prestanda som krävs. Kontrollera underlaget, erforderlig brandmotståndstid, typen av brandexponering, installationsmetoden och miljöförhållandena. Om projektet är beroende av en föreskriven brandklassning ska relevant teknisk dokumentation och systemspecifikation användas i stället för att produkten väljs enbart efter maximal temperaturbeständighet.
