Eldfasta tegelstenar

Så väljer du rätt eldfast tegel

”Eldfast tegel” är ett samlingsbegrepp för flera eldfasta och isolerande produkter, inte ett enda universellt material. Ett tätt chamottetegel lagrar värme och tål mekanisk belastning, medan ett poröst isolertegel begränsar värmeöverföringen. Vermikulittegel ger en lättbearbetad isolerande skiva, och syrabeständigt tegel väljs främst för miljöer med kemisk exponering. Rätt alternativ beror på vilken funktion teglet ska ha i den kompletta eldstaden, värmeapparaten eller industribeklädnaden.

Utgå från utrustningstillverkarens anvisningar eller, vid en ny installation, från den termiska och konstruktionsmässiga dimensioneringen. Fastställ den högsta realistiska temperaturen på teglets varma sida, om produkten ska bära last eller utsättas för stötar, önskad värmelagringsförmåga, exponering för lågor eller gas med hög hastighet samt eventuell kontakt med aska, flussmedel, slagg, smälta material eller korrosivt kondensat. Form, tjocklek, murbruk, väderexponering och expansionsdetaljer avgör därefter om det valda teglet kan installeras på avsett sätt.

Översikt över olika typer av eldfast tegel

Tätt chamottetegel för bostäder och kommersiella värmeanläggningar

Standardteglet i ljus chamotte innehåller minst 40 % Al₂O₃ och är klassificerat för upp till 1300 °C. Teglet med måtten 230 × 114 × 64 mm väger cirka 3,5 kg och ger en betydande eldfast massa. Formatet 230 × 114 × 32 mm väger cirka 1,75 kg och har samma yttermått men mindre tjocklek. Båda kan användas i kompatibla inom- och utomhusugnar, öppna spisar, kaminer, grillar och andra konstruktioner för höga temperaturer.

Tätt tegel absorberar energi under eldning och avger den gradvis. Denna egenskap är användbar i bröd- och pizzaugnar, murade värmelagrande eldstäder och annan utrustning som är konstruerad för lagrad värme. Detta ska inte förväxlas med isolering: en tät beklädnad kan lagra användbar energi men leder ändå mer värme genom materialet än en lätt isoleringsprodukt. Bakomliggande isolering och säkra avstånd krävs fortfarande där konstruktionen föreskriver detta.

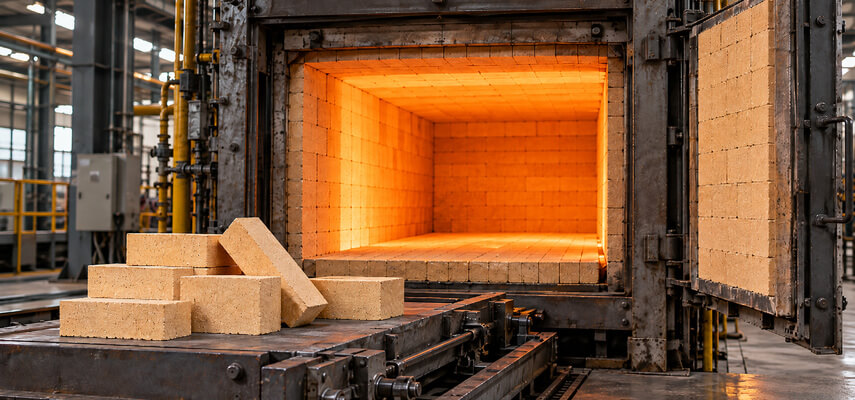

Eldfast tegel för industriell drift

Industriella arbetsbeklädnader kan kräva antingen teglet för 1430 °C med 42 % aluminiumoxid eller alternativet för 1600 °C med 60 % aluminiumoxid. En högre aluminiumoxidhalt förbättrar eldfastheten, men valet av kvalitet måste även ta hänsyn till last, gashastighet, temperaturväxlingar, aska, alkaliångor, reducerande atmosfärer och kemiska angrepp. Olika zoner i samma ugn kan kräva olika material.

Utgå inte från att ett angivet temperaturmaximum innebär att produkten är kompatibel med direktkontakt med smält metall, slagg eller glas. Flussmedel och smältor kan lösa upp, tränga in i eller reagera med ett eldfast material som förblir mekaniskt stabilt i en ren värmemiljö. Definiera smältlinje, stänkzoner och överströmningsområden och specificera därefter en processkompatibel arbetsyta. För glasugnar rekommenderar tillverkaren produkten med 60 % aluminiumoxid i zoner utan direktkontakt med smält glas.

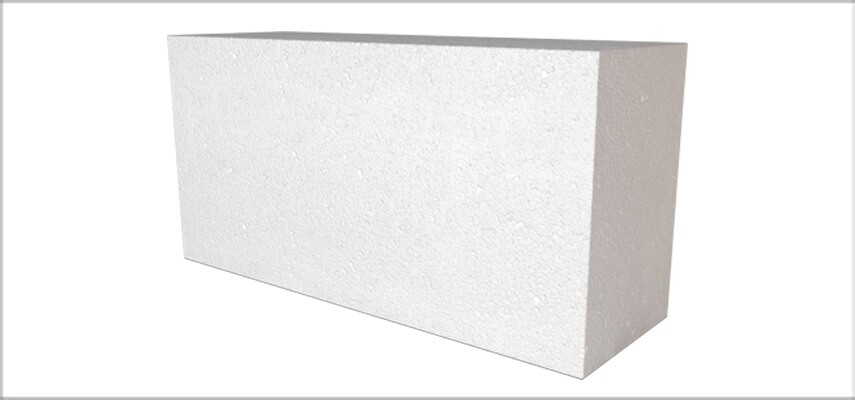

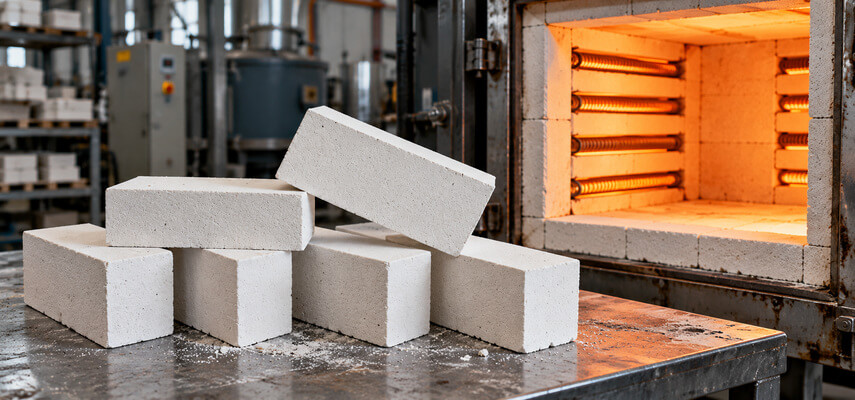

Eldfast isolertegel

Eldfast isolertegel, även kallat IFB, har en kontrollerad porstruktur som minskar densitet, värmelagring och värmeledningsförmåga. Fyra klasser finns tillgängliga, med angivna temperaturgränser på 1260 °C för kvalitet 23, 1430 °C för kvalitet 26, 1530 °C för kvalitet 28 och 1650 °C för kvalitet 30. Samtliga fyra har nominella mått på 230 × 114 × 76 mm, men deras temperaturklassificering och angivna densitet skiljer sig åt.

IFB-tegel kan bilda den exponerade ytan i en lämplig keramikugn, smidesässja eller industriugn med ren driftmiljö eller placeras bakom ett tätare eldfast material som bakomliggande isolering. Den mjuka ytan är mindre lämplig för härdar med tunga arbetsstycken, nötande gasflöden, upprepad verktygskontakt eller områden som exponeras för smält metall, glas, salter eller slagg. En högre kvalitet ger högre temperaturtålighet, men inte automatiskt samma slitstyrka som tätt tegel.

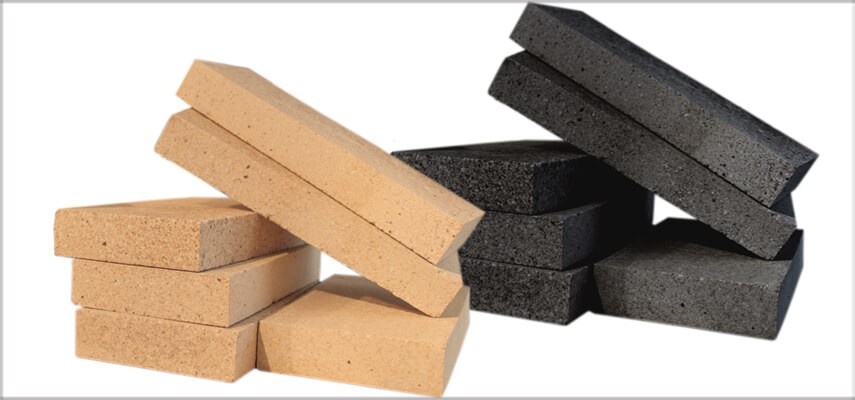

Ersättningstegel för kaminer och eldstäder

Ersättningstegel skyddar apparatens stomme, styr brännkammarens geometri och kan påverka förbränning och värmeöverföring. Matcha originalmaterialet när det är möjligt. Tät chamotte, dekorativ chamotte och vermikulit har olika tjocklek, massa, värmeledningsförmåga och hållbarhet. Att ersätta ett material med ett annat kan ändra den temperatur som når metallhöljet eller intilliggande komponenter.

Den nuvarande satsen med tätt ersättningstegel innehåller sex chamottetegel med måtten 230 × 114 × 32 mm, klassificerade för 1300 °C. Ersättningsdelarna av vermikulit levereras som sex delar med måtten 200 × 90 × 25 mm, klassificerade för 1000 °C, och kan sågas, borras eller slipas. Kontrollera att apparattillverkaren tillåter en produkt som kapas till rätt mått och återskapa alla nödvändiga luftkanaler, infästningar och fria utrymmen exakt.

När skadat beklädnadstegel behöver bytas

Inspektera endast en kamin eller eldstad när den är släckt och helt kall. Teglet behöver normalt bytas om det sitter löst, har förskjutits, smular, är kraftigt eroderat eller har gått sönder så att metallstommen eller isoleringen bakom utsätts för direkt värme. En liten, stabil ytspricka kan vara acceptabel om delen sitter säkert och apparatens anvisningar tillåter fortsatt användning.

Återkommande sprickor kan bero på felaktigt tegel, otillräckligt expansionsutrymme, övereldning, slag från bränslet, en deformerad hållare eller okontrollerad expansion. Identifiera orsaken innan ett nytt ersättningstegel monteras. Använd aldrig en apparat med instabila beklädnadsdelar som kan blockera rostret, lufttillförseln eller rökgasvägen.

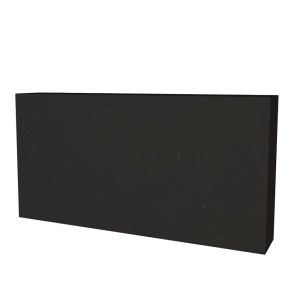

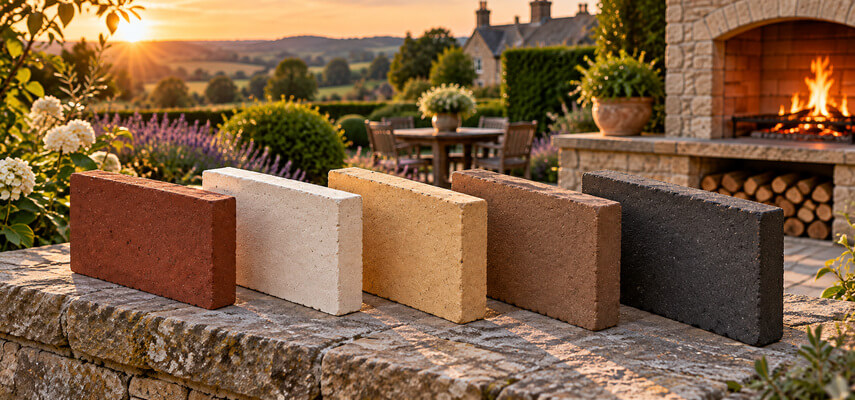

Dekorativt färgat eldfast tegel

Dekorativt eldfast tegel finns i rött, jordbrunt, sandgult, benvitt och kolsvart, med en aktuell högsta temperaturklassificering på 1200 °C. Sortimentet omfattar standardformat, tunna format och L-formade delar, vilket gör det möjligt att skapa plana beklädnader, hörn och detaljkanter med ett enhetligt utseende. Kontrollera det exakta alternativet på produktsidan eftersom storlek och form varierar.

Färgens utseende kan förändras beroende på belysning, sot, eldningsatmosfär, rengöring och upprepad uppvärmning. Beställ tegel för synliga ytor från samma tillverkningssats när en nära färgmatchning är viktig och provlägg en representativ yta torrt före montering. Kontrollera alltid temperatur, väderexponering, fogmaterial och konstruktionsstöd oavsett önskat utseende.

Valvtegel och välvda murverk

Det koniska valvteglet mäter 230 × 114 mm och har en tjocklek som avsmalnar från 76 mm till 54 mm. Kilformen skapar välvningen utan de mycket breda ytterfogar som uppstår med rektangulära enheter. Enligt nuvarande vägledning kan 17 delar bilda en öppning med en bredd på cirka 640 mm, men resultatet beror på spännvidd, pilhöjd och murbruksfogarnas tjocklek.

Bygg valv över en stabil tillfällig form och använd tillräckliga upplag som kan ta upp den horisontella kraften. Orientera de koniska enheterna konsekvent och undvik att fylla stora avvikelser med murbruk. Ta inte bort valvformen förrän fogmaterialet har uppnått tillräcklig hållfasthet. Industriella tak och stora bärande valv kräver fackmässig konstruktions- och eldfast dimensionering.

Syrabeständigt tegel för kemisk processindustri

Det syrabeständiga lerteglet är begränsat till 400 °C och väljs för sin låga porositet, nötningsbeständighet och kompatibilitet med de flesta mineralsyror utom fluorvätesyra. Användningsområdena omfattar kemiska anläggningar, kraftproduktion, vattenrening, livsmedelsindustri, petrokemiska anläggningar, massa- och pappersindustri, gruvdrift och läkemedelsindustri.

Specificera hela det syrabeständiga systemet, inte bara teglet. Underlagets förbehandling, membran, Acidcas-murbruk, sammanhängande fogar, fall, genomföringar och dränering påverkar inneslutningsförmågan. Kemisk kompatibilitet varierar med koncentration och temperatur, medan blandningar, rengöringsmedel och temperaturväxlingar kan skapa förhållanden som inte omfattas av en allmän uppgift om syrabeständighet.

Användningsguide

Pizzaugnar, brödugnar och matlagning utomhus

Tätt chamottetegel väljs normalt när ugnen behöver ett slitstarkt golv eller en kupol som kan absorbera och fördela värme. Formatet på 64 mm lagrar mer energi per ytenhet än formatet på 32 mm men tar också längre tid att värma upp. Ugnsisolering, brännarens eller eldens placering, planerad eldningstid och tillagningsmetod bör avgöra konstruktionens slutliga uppbyggnad.

Eldfast murverk utomhus måste skyddas mot vatteninträngning och frostcykler. Vatten som stängs inne i tegel, fogar eller isolering kan bilda ånga vid eldning och påskynda väderskador. Använd avsett fogmaterial för utomhusbruk, bygg ett väderskyddat hölje och förhindra att regnvatten tränger in runt rökkanaler, luckor och genomföringar.

Öppna spisar, kaminer, grillar och eldstäder utomhus

För en ny öppen spis eller grill ska teglets tjocklek och densitet väljas utifrån konstruktionens utformning, arbetstemperatur och önskad värmelagring. Håll den eldfasta beklädnaden åtskild från brännbara konstruktioner och följ gällande krav för apparat, skorsten och byggnad. Eldfast tegel ersätter inte föreskrivna säkerhetsavstånd, en provad härdkonstruktion eller ett lämpligt rökgassystem.

Eldstäder och öppna grillar utomhus kan utsättas för regn, stötar, kemiska ämnen i aska och snabb uppvärmning från en koncentrerad eld. Anordna dränering och ett stabilt, obrännbart fundament. Använd inte oidentifierat vanligt byggtegel på den exponerade ytan, eftersom instängd fukt och olämpliga värmeegenskaper kan orsaka sprickor eller avspjälkning.

Keramikugnar, industriugnar, smidesässjor och processutrustning

Industriella beklädnader delas vanligtvis in i zoner. Tätt tegel kan bilda härdar, beskickningsområden och nötningsbeständiga ytor. IFB-tegel kan användas i rena väggzoner eller placeras bakom det eldfasta arbetsmaterialet. Formtegel kan användas vid luckor och tak. Brännarblock, områden i kontakt med metall och kraftigt eroderade övergångar kan kräva gjutbara eldfasta massor eller specialmaterial i stället för rektangulärt standardtegel.

Fastställ normal driftstemperatur, högsta realistiska avvikelsetemperatur, uppvärmningshastighet, atmosfär, mekanisk belastning och underhållsmetod för varje zon. Större utrustning bör ha en värmeflödesberäkning, ett mål för höljestemperaturen och ett kontrollerat uttorkningsprogram. Teglet med den högsta temperaturklassificeringen är inte automatiskt det säkraste valet om dess densitet, kemi eller mekaniska egenskaper inte motsvarar driftsförhållandena.

Murbruk, fogmassor och fogbredder

Använd endast det fogmaterial som specificerats för teglet, placeringen och exponeringen. Håll anliggningsytorna rena, följ tillåten fogtjocklek och fyll fogarna kontinuerligt där gas- eller kemikalietäthet ingår i konstruktionen. Murbruk ersätter inte expansionsutrymme, stabilt stöd eller exakt kapning.

Mätning och beställning

Anteckna längd, bredd och tjocklek på befintligt tegel i millimeter. Notera avsmalningar, falsar, hål, spår, kantreturer och placeringen av fästklämmor eller luftkanaler. Vid reparation av apparater ska dessa uppgifter jämföras med tillverkarens reservdelsinformation innan ett kapbart ersättningstegel väljs.

För nytt murverk beräknas den exponerade ytan och divideras med det valda teglets synliga yta, varefter resultatet justeras för fogbredden. Lägg till en realistisk marginal för kapning, valv, öppningar, skador och framtida underhåll. Komplexa kupoler och radiella konstruktioner bör planeras utifrån det avsedda murförbandet och inte enbart uppskattas i kvadratmeter.

Kapning och formning

Tätt chamottetegel och tegel med hög aluminiumoxidhalt kräver normalt en lämplig diamantklinga för murverk eller eldfasta material. Vermikulit- och isolertegel är lättare att såga och forma men får också lättare flisor eller krosskador. Stöd arbetsstycket nära snittet, undvik smala och ömtåliga remsor och återskapa apparatens öppningar exakt.

Kapning av eldfasta material kan frigöra respirabelt mineraliskt damm, inklusive kristallin kvarts från vissa produkter. Använd lämpligt utsug eller våta metoder där detta är tillåtet, förhindra dammspridning och använd det andnings-, ögon-, hörsel-, hand- och klädskydd som anges i säkerhetsinformationen. Rengör med en godkänd dammsugare eller våt metod i stället för tryckluft.

Expansion, torkning och driftsättning

Allt eldfast murverk rör sig när det värms upp och svalnar. Anordna föreskrivet expansionsutrymme vid långa väggar, valv, hörn, öppningar, genomföringar och anslutningar till stålkonstruktioner. Fyll inte avsedda rörelsefogar med styvt murbruk. Felaktig fasthållning kan krossa kanter, öppna fogar eller förskjuta en i övrigt lämplig beklädnad.

Nytt murverk innehåller fukt från murbruk, lagring och förhållandena på installationsplatsen. Låt det härda och lufttorka och följ därefter driftsättningsprogrammet för hela systemet. Snabb uppvärmning av fuktigt murverk kan skapa ångtryck och avspjälkning. Produktens högsta driftstemperatur anger inte hur snabbt en nyinstallerad beklädnad får värmas upp.

Hantering, förvaring och underhåll

• Förvara teglet täckt, torrt och upphöjt från stående vatten och förorenad mark.
• Hantera IFB- och vermikulitprodukter varsamt eftersom kanter och ytor skadas lättare än på tät chamotte.
• Provlägg synliga eller formade områden torrt för att kontrollera färgfördelning, murförband och geometri.
• Kontrollera beklädnader i drift med avseende på öppna fogar, lösa delar, erosion, avspjälkning och onormala avlagringar.
• Undersök nya heta områden på höljet eftersom de kan tyda på förlorad isolering eller skador på arbetsbeklädnaden.
• Spara produkt- och satsinformation för industriellt underhåll och framtida reservdelsbyten.
• Ersätt oidentifierade eller återkommande skadade delar med produkter enligt en bekräftad specifikation i stället för närmaste visuella motsvarighet.

Viktiga begränsningar vid val

• Temperaturbeständighet innebär inte att varje tegel är lämpligt för direkt låga, livsmedelskontakt, smälta material eller aggressiva processgaser.
• Tätt tegel lagrar värme men ger inte samma isoleringsförmåga som IFB-tegel eller vermikulit.
• Lätta isoleringsprodukter bör inte automatiskt användas för belastade, stötutsatta eller nötande arbetsytor.
• Syrabeständigt tegel har en temperaturgräns på 400 °C och är inte ett alternativ till ugnstegel med hög aluminiumoxidhalt.
• Dekorativa färger kan förändras genom eldning, sot, rengöring och väderexponering.
• Teglets klassificering anger inte en brandmotståndstid eller en certifiering för en vägg, ett hölje, en härd eller en apparat.
• Det färdiga systemets egenskaper bestäms gemensamt av tegel, murbruk, isolering, fogar, stöd, hölje och installationskvalitet.

Vanliga frågor

Vad är eldfast tegel?

Det är en värmebeständig, eldfast eller isolerande enhet som används i kaminer, eldstäder, ugnar, keramikugnar, industriugnar och processutrustning. Begreppet omfattar tät chamotte, tegel med hög aluminiumoxidhalt, isolertegel, vermikulittegel, dekorativt tegel, formtegel och kemikaliebeständiga produkter.

Vilket eldfast tegel ska jag välja?

Utgå från önskad temperatur, mått, placering i beklädnaden, mekanisk belastning och termisk funktion. Kontrollera därefter atmosfär, kemisk exponering, väderpåverkan och kompatibelt fogmaterial. Reparationer av apparater ska följa tillverkarens specifikation.

Vilken produkt har den högsta aktuella temperaturgränsen?

Eldfast isolertegel av kvalitet 30 har den högsta angivna gränsen på 1650 °C. Detta gäller endast den produkten och innebär inte att den är mekaniskt eller kemiskt lämplig för alla arbetsytor vid 1650 °C.

Hur skiljer sig tätt tegel från IFB-tegel?

Tätt tegel är tyngre och starkare och lagrar mer värme. Eldfast isolertegel är poröst och lättare samt minskar värmeöverföringen, men har lägre motståndskraft mot stötar, punktbelastningar och nötning.

Är eldfast tegel samma sak som vanligt lertegel?

Nej. Eldfast tegel är sammansatt och bränt för användning vid höga temperaturer. Vanligt byggtegel har andra råmaterial, annan porositet och andra termiska egenskaper och ska inte användas som ersättning på en eldfast varm yta.

Kan eldfast tegel användas i en vedeldad kamin?

Ja, förutsatt att material, tjocklek och geometri motsvarar apparatens konstruktion. Ersättningstegel av tät chamotte respektive vermikulit har olika egenskaper och ska inte bytas mot varandra utan tillverkarens godkännande.

Kan jag använda eldfast tegel i en pizza- eller brödugn?

Lämpligt tätt chamottetegel kan bilda värmelagrande golv, väggar och kupoler, medan koniskt tegel förenklar byggandet av valv. Den kompletta ugnen behöver även kompatibelt murbruk, bakomliggande isolering, expansionsdetaljer och väderskydd.

Är eldfast tegel lämpligt för grillar och eldstäder utomhus?

Utvalda täta eller dekorativa produkter är avsedda för dessa användningsområden. Kontrollera temperatur och lämplighet för utomhusbruk och anordna därefter ett stabilt obrännbart underlag, dränering och skydd mot instängd fukt.

Kan eldfast tegel användas utomhus?

Vissa produkter är avsedda för utomhusbruk, men murverket måste ändå skyddas mot långvarig vattenmättnad, frost och inträngande nederbörd. Använd specificerat eldfast murbruk för utomhusugnar och ett korrekt utformat hölje.

Vilket tegel är bäst för värmelagring?

Tätt chamottetegel och tegel med hög aluminiumoxidhalt ger betydligt större termisk massa än IFB-tegel eller vermikulit. Vilken tjocklek som krävs beror på uppvärmningscykel, tillgänglig energi och önskad värmeavgivningsprofil.

Vilket tegel minskar värmeförlusterna?

Eldfast isolertegel och vermikulitprodukter är konstruerade för låg värmeöverföring. Välj kvalitet och tjocklek utifrån beräknad temperatur och mekaniska förhållanden, inte enbart utifrån ett allmänt påstående om isoleringsförmåga.

Kan eldfast isolertegel användas på golvet i en industriugn?

Inte automatiskt. Den porösa strukturen kan skadas av tunga arbetsstycken, nötning, verktyg och smälta rester. Ett tätt arbetsskikt ovanpå lämplig bakomliggande isolering är ofta ett bättre alternativ.

Vilken temperatur tål dekorativt eldfast tegel?

Det nuvarande färgade sortimentet är klassificerat för upp till 1200 °C. Utseendet kan variera mellan tillverkningssatser och förändras under användning, så temperaturtåligheten ska bedömas separat från den önskade ytfinishen.

Vad används eldfast vermikulittegel till?

Det används som lätt, isolerande ersättningstegel i lämpliga eldstäder och vedeldade kaminer. Den nuvarande satsen innehåller sex tegel med måtten 200 × 90 × 25 mm, klassificerade för 1000 °C, som kan kapas eller formas.

När behöver ett sprucket beklädnadstegel i en kamin bytas?

Teglet behöver bytas om det sitter löst, smular, har förskjutits kraftigt eller inte längre skyddar apparatens stomme. En liten, stabil spricka kan endast vara acceptabel om teglet sitter säkert och apparatens anvisningar tillåter fortsatt drift.

Kan eldfast tegel kapas?

Ja. Täta produkter kräver normalt en diamantklinga för murverk, medan IFB-tegel och vermikulit är lättare att såga. Kontrollera dammet, stöd teglet och återskapa de nödvändiga måtten och öppningarna exakt.

Vilket murbruk ska användas till eldfast tegel?

Det beror på teglet och installationsplatsen. Alternativen omfattar värmebeständigt murbruk, eldfast murbruk för utomhusugnar, eldfasta Vitset-murbruk, Silcas M och Acidcas. Använd det fogsystem som specificerats för den aktuella produkten och exponeringen.

Behöver eldfast tegel expansionsfogar?

Ja, eldfasta konstruktioner expanderar vid uppvärmning. Det nödvändiga utrymmet beror på material, beklädnadens längd, form, temperaturcykel och fasthållning och ska ingå i installationskonstruktionen.

Hur mycket eldfast tegel behöver jag?

Beräkna ytan med hjälp av den synliga sidan på det valda teglet och ta hänsyn till fogbredden. Lägg till en marginal för kapning, hörn, valv, öppningar, skador och reservdelar för underhåll.

Varför har nytt eldfast tegel ibland små kantflisor?

Brända eldfasta produkter kan ha mindre kantflisor, färgvariationer och en måttolerans på cirka ±3 mm. Kassera delar där skadorna försämrar anliggningen, den nödvändiga tjockleken, den synliga kvaliteten eller fogarnas integritet.

Kan eldfast tegel komma i kontakt med smält metall eller glas?

Endast när det specifika eldfasta materialet har föreskrivits för den aktuella smältan och exponeringszonen. Temperaturklassificeringen i sig visar inte materialets motståndskraft mot inträngning eller kemiska angrepp från metall, slagg, flussmedel eller glas.

Hur ska nytt murverk av eldfast tegel eldas in första gången?

Låt murbruket härda och konstruktionen torka. Höj därefter temperaturen enligt det angivna driftsättningsprogrammet. Fuktigt nytt murverk får aldrig värmas direkt till full driftstemperatur.
